■概述

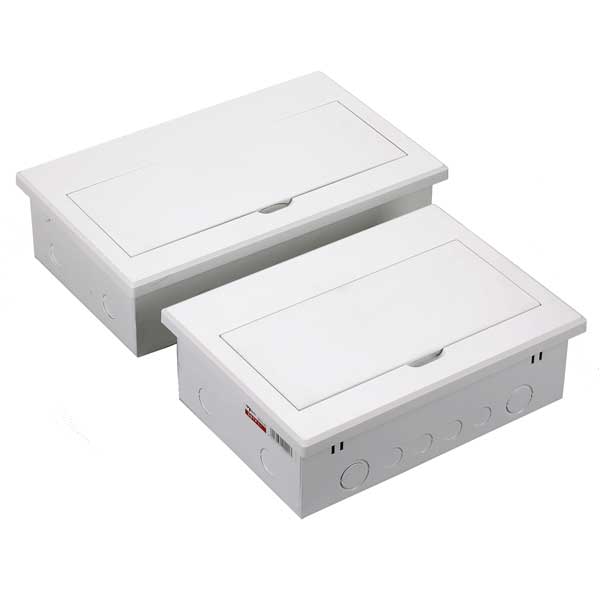

SBTP1-8系列配电箱是一种用于组装成套低压配电保护元件的专用箱体，亦称为照明开关箱、户内配电箱、住宅配电箱，是根据上海市DGJ08-20-2007《住宅建筑设计标准》和JB/T7121-93《模数化终端组合电器》、JB/DQ6143-86《照明配电箱》GB17466.1-2008、GB17466.22-2008等标准的要求设计。是目前住宅建设中系列性较强的配电装置。
■适用范围
本配电箱是由面板、箱体、支架、导轨、零排端子和地排端子以及指示标签等部分组成，能与各种模数化开关元件组合后主要适用于工厂、高层住宅、别墅、多层等用电设备的安全保护，人身触电保护、防雷保护和线路的不频繁开关之用。是现代商业、工业、民用建筑工程中的优良配套产品。
■型号及含义
■技术参数
■配电箱规格
□系列规格分为：8、12、15、18、20、24、30、36、40、45、54、60共12种；其中：8～20回路为单排，24～40为2排，45～60为3排；
■额定电压（V）：
□～AC400V(+-20%) 50～60HZ
■额定电流/最高持续输入电流（A）：
□8-20位63A
□24-60位125A
■面板
■配置: 透明门/不透明门
□单排、2排和3排：门向上开启90度
■面板材料
□绝缘：采用聚碳酸脂PC材料，优质阻燃型耐火材料
□颜色：白色；MAL9003
□标准：符合IEC 60439.3 、GB17466.1-2008、 GB17466.22-2008
■保护等级
□IEC 60529：IP 40
□防间接接触2级保护（在固定螺钉上加装绝缘座）
■耐着火和异常热能力
□IEC 695-2-1标准，650℃/ 30秒
■箱体
■箱体组成结构 ：明装、暗装
□箱体材料：采用优质冷轧钢板，表面静电喷塑。
□结构独特，抗压强度高，安装简便，调节范围大，可镶嵌于较薄墙体；
□中置长方形开孔，四边都有大小不等的敲落孔可简化安装；
□整个底箱可反转使用；
□安全型零、地线端子；
□可旋转、升降式全方位调节支架，完美解决因底箱预装时产生的水平方向倾斜和过深安装带来的麻烦；
□采用 TH35 标准导轨安装；
□一体化的托架，可预先在箱体外安装开关，成套接线后整体置入；
□大截面零地线接线端子，尺寸：
配电箱 零排长度 零排孔数 地排长度 地排孔数 宽度 高度
位数 （mm） （个） （mm） （个） （mm） （mm）
8～20 77 1（1×7+7×5） 77 1（1×7+7×5） 6.4 12
24～40 77 2（1×7+7×5） 77 2（1×7+7×5） 6.4 12
45～60 77 3（1×7+7×5） 77 3（1×7+7×5） 6.4 12
□大截面A、B、C相线接线端子，尺寸：
配电箱 A、B、C排长度 A、B、C排孔数 宽度 高度
位数 （mm） （个） （mm） （mm）
24～60 48 3（1×7+4×5） 6.4 12
■箱内配件
□不干胶标签:用于前面板的控制回路标注：箱体中已安装零线和地线端子排，并附有零排地排标志及警示标志;
*用户可根据需要采用导线或绝缘母线排的方式进行连接（另选）
□随箱带有4个9模数的回路盖片，为增减回路位数时使用;
■外形安装尺寸
□见图一，表1，表2
图一
暗箱/塑面铁底/ 透明/不透明 （表1）
|
型号与规格
|
回路(18m/m)
|
排数
|
面 板
|
底 箱
|
|
A (m/m)
|
B(m/m)
|
H(m/m)
|
C(m/m)
|
D(m/m)
|
H1(m/m)
|
|
SBTP1-808R单面板
|
8
|
1
|
|
|
|
|
|
|
|
SBTP1-812R单面板
|
12
|
1
|
310
|
230
|
15
|
292
|
200
|
85
|
|
SBTP1-815R单面板
|
15
|
1
|
364
|
230
|
15
|
346
|
200
|
85
|
|
SBTP1-818R单面板
|
18
|
1
|
418
|
230
|
15
|
400
|
200
|
85
|
|
SBTP1-820R单面板
|
20
|
1
|
454
|
230
|
15
|
436
|
200
|
85
|
|
SBTP1-824R双面板
|
24
|
2
|
310
|
460
|
15
|
292
|
430
|
100
|
|
SBTP1-830R双面板
|
30
|
2
|
364
|
460
|
15
|
346
|
430
|
100
|
|
SBTP1-836R双面板
|
36
|
2
|
418
|
460
|
15
|
400
|
430
|
100
|
|
SBTP1-840R双面板
|
40
|
2
|
454
|
460
|
15
|
436
|
430
|
100
|
|
SBTP1-845R三面板
|
45
|
3
|
364
|
690
|
15
|
346
|
660
|
120
|
|
SBTP1-854R三面板
|
54
|
3
|
418
|
690
|
15
|
400
|
660
|
120
|
|
SBTP1-860R三面板
|
60
|
3
|
454
|
690
|
15
|
436
|
660
|
120
|
明箱/塑面铁底/ 透明/不透明 （表2）
