适用范围：
SBTG1—100隔离开关（以下简称开关）符合GB14048.3。适用于交流50Hz/60 Hz，额定电流100A及以下，额定电压至400V的配电的配电控制电路中，主要作为终端组合电器中的总开关，也可用于不频繁控制各类小功率电器和照明，广泛应用于工矿企业、高层建筑、商业及家庭等场所。
主要规格及分类：

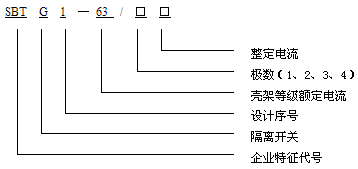

1、型号及含义
2.2、分类：

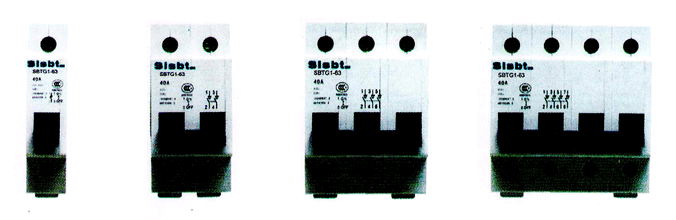

2.2.1按极数分为单极、二极、三极、四极
2.2.2按额定电流Ie分为：32A、63A、100A。
主要技术参数：
3.1、额定频率：50/60Hz
3.2、额定工作电压Ue 单极230V，三极400V
3.3、额定工作电流：Ie 32A、63A、100A
3.4、额定冲击耐受电压：Uimp:4KV(2000m)
3.5、额定短时耐受电流：Icw.12Ie通电时间1s
3.6、额定接通与分断能力：3Ie,1.05Ue,Cosø=0.65
3.7、额定短路接通能力：Icm20Ie通电时间0.1s
3.8、操作性能：空载8500次，有载1500次。Cos ø=0.8操作频率为120次/小时，共10000次
使用环境条件：
4.1、周围空气温度：－5℃ — ＋40 ℃，24h的平均值不超过35℃
4.2、海拔高度：不超过2000m
4.3、空气相对湿度最高温度40℃时不超过50%在较低的温度下可以有较高的相对湿度，例如：20℃时达90%。当产品表面发生凝露时必须采取去除措施（如烘干）
4.4、污染等级： 2级
4.5、使用类别：AC—22A
4.6、安装类别：II、III级
4.7、安装型式采用TH35—7.5型钢安装轨安装，其安装面与垂直面的各方向倾斜度不超过5°
外形与安装尺寸：
a.安装尺寸.安装轨宽35mm

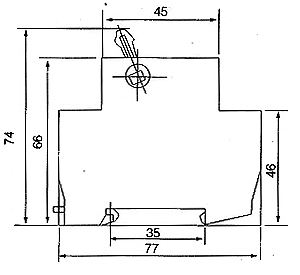

b.外形尺寸如图。
|
